Automaattinen optinen tarkastus on moderni valmistuksen tarkastusmenetelmä. Se käyttää kameroita, valaistusta ja ohjelmistoja tuotteiden tarkistamiseen tuotannon aikana ja näkyvien vikojen löytämiseen. AOI auttaa parantamaan tarkastusten johdonmukaisuutta, tuotteen laatua ja prosessinhallintaa havaitsemalla ongelmat ajoissa. Tämä artikkeli tarjoaa tietoa siitä, miten AOI toimii, sen rajoituksista, järjestelmätyypeistä, työnkulusta, sijoittelusta ja valinnasta.
Automaattisen optisen tarkastuksen perusteet
Automaattinen optinen tarkastus, eli AOI, on visuaalinen tarkastusmenetelmä, joka käyttää kameroita, valaistusta ja ohjelmistoa tuotteiden tutkimiseen valmistuksen aikana. Sitä käytetään elektroniikan tuotannossa piirilevyjen, juotosliitosten, komponenttien sijoittelun ja pintavikojen tarkastamiseen. AOI vertaa jokaista tuotetta asetettuihin standardeihin, jotta virheet voidaan havaita tarkasti tuotannon aikana.
AOI on pakollinen, koska valmistus perustuu luotettavaan tarkastukseen. Manuaalinen tarkastus voi vaihdella, erityisesti kun pienet yksityiskohdat täytyy tarkistaa toistuvasti. AOI tukee johdonmukaista tarkastusta, auttaa ylläpitämään tuotteen laatua ja parantaa prosessinohjausta havaitsemalla ongelmat varhaisessa tuotantovaiheessa.

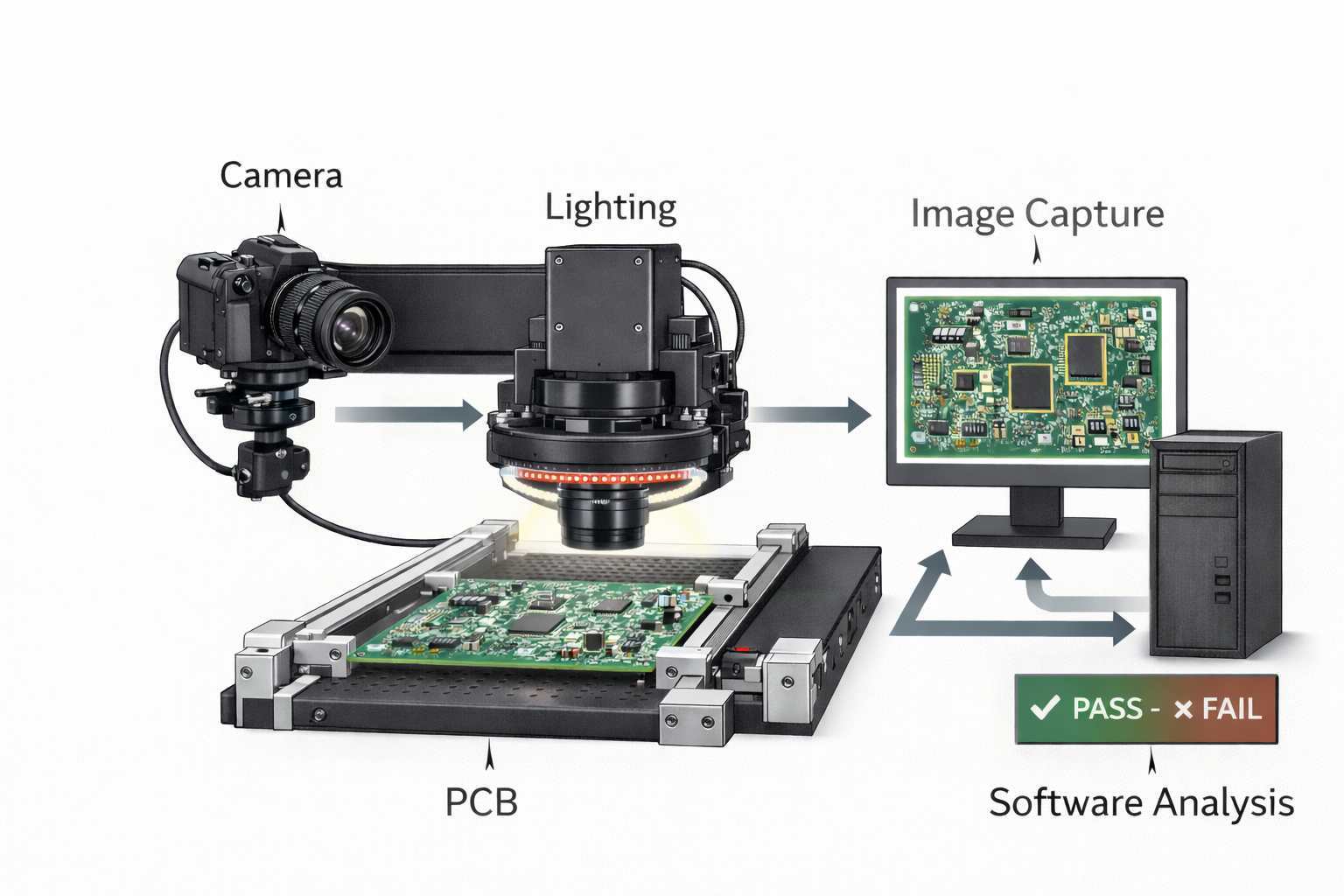

Miten automaattinen optinen tarkastus toimii?
Automaattinen optinen tarkastus muuntaa piirilevyn tai kootun tuotteen pintakunnon kuvadataksi ja vertaa sitä ennalta määriteltyihin standardeihin. Kamera tallentaa kohdealueen hallitussa valaistuksessa, kun taas optinen järjestelmä varmistaa, että esimerkiksi juotosliitokset, komponenttien ääriviivat, napaisuusmerkit, etäisyys ja kohdistus näkyvät selvästi. Kuvan laatu on ratkaisevan tärkeä, koska tarkastustulos riippuu siitä, kuinka tarkasti nämä pinnan yksityiskohdat esitetään.
Kun kuva on tallennettu, ohjelmisto käsittelee sen ja vertaa havaittuja piirteitä odotettuihin kuvioihin, mittoihin ja sijaintisääntöihin, jotka on tallennettu tarkastusohjelmaan. Jos mitattu tulos ylittää hyväksyttävän alueen, järjestelmä tunnistaa sen viaksi. Näin AOI ei tarkasta lautakuntaa pelkän ihmisen harkinnan perusteella, vaan muuttamalla visuaaliset ominaisuudet mitattavaksi digitaaliseksi dataksi johdonmukaisia läpäisee-tai epäonnistumispäätöksiä varten.

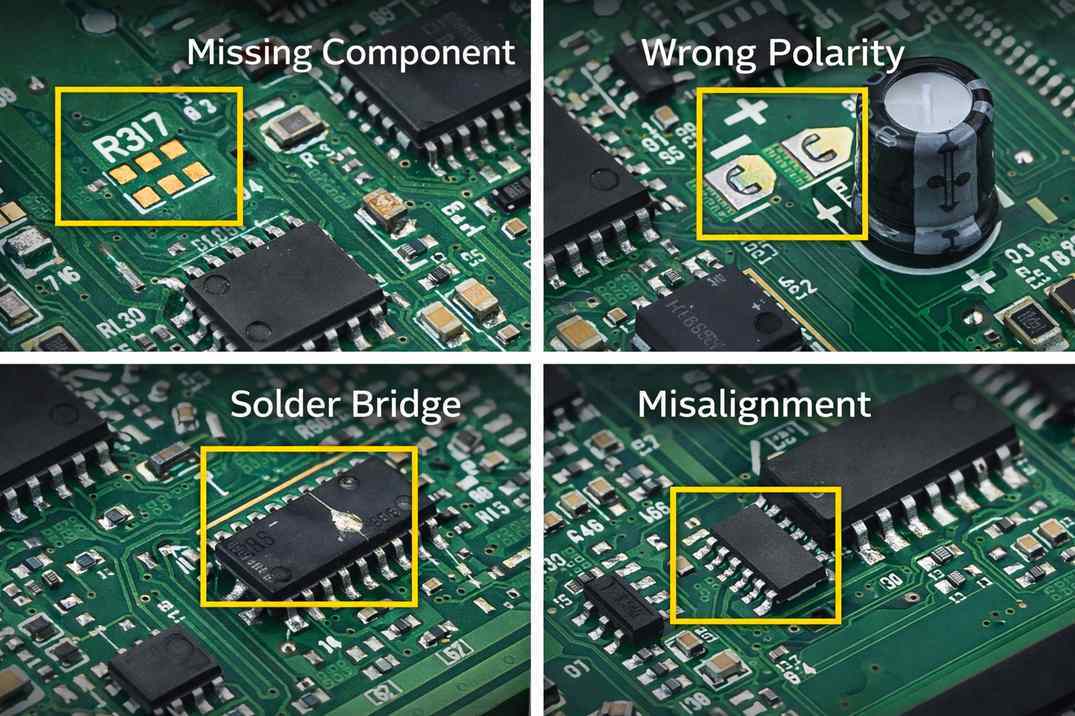

Mitä AOI pystyy havaitsemaan ja mitä ei
AOI:ta käytetään pääasiassa näkyvien piirilevykokoonpanon vikojen havaitsemiseen, jotka voidaan tunnistaa pintakuvista. Yleisiä esimerkkejä ovat puuttuvat komponentit, komponenttien epäkohdistus, väärä napaisuus, väärä sijoittelu, juotosillat, riittämätön juotos, ylimääräinen juotos, avoimet juotosliitokset, pintasaastuminen sekä puuttuvat tai virheelliset merkinnät. Tällaisia vikoja AOI pystyy havaitsemaan tehokkaasti, koska ne muuttavat kokoonpanon näkyvää ulkonäköä, sijaintia tai juotoskuntoa.
AOI:lla on kuitenkin myös selkeät rajat. Se ei voi suoraan tarkastaa piileviä vikoja koteloiden alla tai juotosliitoksissa, eikä se sovellu sisäisten halkeamien, ontelojen tai muiden pinnasta näkymättömien vikojen havaitsemiseen. Sen tarkastustarkkuus riippuu myös kuvanlaadusta, valaistusolosuhteista, katselukulmasta ja järjestelmässä asetetuista tarkastussäännöistä. Piilevien juotosongelmien tai sisäisten rakenteellisten ongelmien vuoksi tarvitaan yleensä röntgentarkastus tai muita testausmenetelmiä.

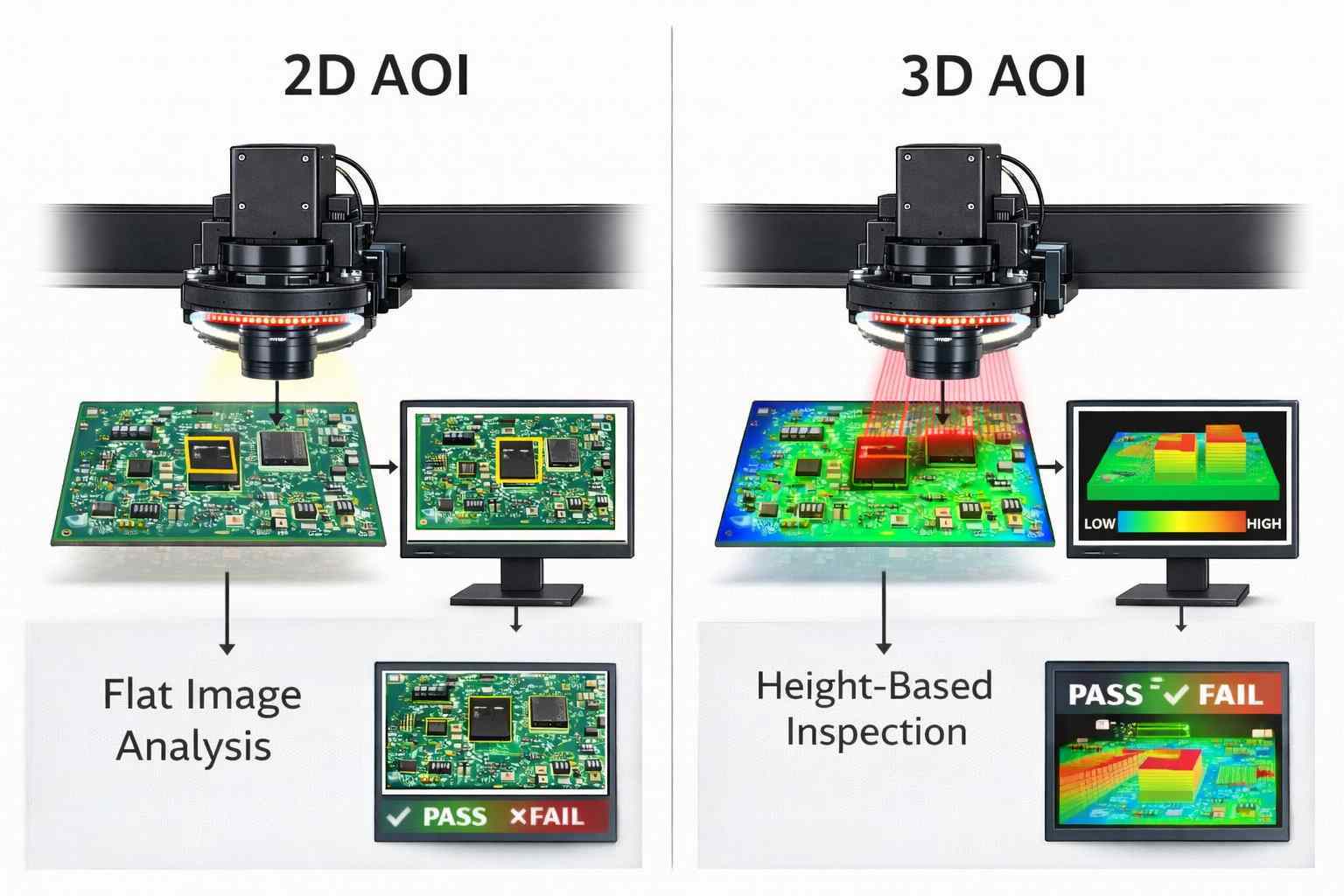

Vertailu: 2D vs 3D AOI
| Ominaisuus | 2D AOI | 3D AOI |
|---|---|---|
| Tarkastusmenetelmä | Käyttää litteää kuvaan perustuvaa tarkastusta | Käyttää kuvadataa korkeus- tai profiilimittauksella |
| Fokus | Pinnan ulkonäkö ja näkyvä kontrasti | Pinnan ulkonäkö sekä korkeus ja muoto |
| Voima | Nopeampi ja yksinkertaisempi tarkastus monien näkyvien vikojen osalta | Tarkempi korkeuteen liittyvään tarkastukseen |
| Rajoitukset | Rajoitettu syvyystieto | Monimutkaisempi järjestelmän asennus ja käsittely |
| Vian näkyvyys | Paras selvästi näkyville pintavioille | Parempi virheille, joihin vaikuttavat muoto, korkeus tai tilavuus |
| Tietotyyppi | Kaksidimensionaalinen kuvadata | Kolmiulotteiset pintatiedot |
| Tarkastus | Matalampi syvyysyksityiskohta | Korkeampi syvyys |
AOI:n sijoittaminen tuotantolinjalle
AOI päätuotantovaiheiden jälkeen
AOI:ta käytetään vaiheiden, kuten sijoituksen, juottamisen, kokoamisen tai merkinnän jälkeen. Näissä vaiheissa tuotteella on näkyviä ominaisuuksia, jotka voidaan tarkistaa asetettujen standardien mukaan ennen seuraavan vaiheen alkua.
Miksi AOI:n asema on tärkeä
AOI-asema vaikuttaa siihen, kuinka nopeasti viat löydetään. Kun tarkastus tapahtuu pian prosessivaiheen jälkeen, ongelmat voidaan havaita aikaisemmin, mikä tukee parempaa laadunvalvontaa ja vähentää vikojen riskiä linjan läpi.
AOI ja prosessipalaute
AOI auttaa myös seuraamaan prosessien suorituskykyä. Kun sama vika toistuu, tarkastustulokset voivat viitata siihen, että aiempi vaihe ei enää täytä odotettuja standardeja.
AOI-vianmääritystaulukko
| Ongelmat | Todennäköinen syy | Tarkastusvaikutus | Peruskorjaus |
|---|---|---|---|
| Väärät puhelut | Säännöt ovat liian arkaluontoisia | Hyvät tuotteet merkitään viallisiksi | Säädä tarkastusrajoja |
| Jääneet viat | Säännöt ovat liian heikot | Todelliset viat läpäisevät tarkastuksen | Vahvista tarkastussääntöjä |
| Huono kuvanselkeys | Valaistus tai tarkennus on epävakaa | Ominaisuuksia on vaikeampi mitata | Paranna valaistusta ja tarkennuksen hallintaa |
| Pintaheijastukset | Heijastus heijastavista alueista | Tärkeät yksityiskohdat ovat osittain piilossa | Heijastuksen vähentäminen kuvan asetuksissa |
| Heikko viitekuva | Viite ei selvästi osoita oikeaa standardia | Vertailut muuttuvat epäluotettaviksi | Korvaa se selkeämmällä viitekuvalla |
| Korkea tulosvaihtelu | Tuotteen ulkonäkö muuttuu liikaa tarkastusten välillä | Tulokset muuttuvat epäjohdonmukaisiksi | Paranna prosessivakauttavuutta ja tarkastusasetuksia |
Oikean AOI-järjestelmän valinta
Vaadittu vikakattavuus
Määrittele ensin, mitkä viat järjestelmän täytyy havaita. Järjestelmän tulisi kattaa tärkeimmät näkyvät ominaisuudet tarkastusta varten ja tarjota riittävä tarkkuus selkeisiin läpäisy- tai hylkäyspäätöksiin.
2D- tai 3D-tarkastusvaatimukset
Seuraavaksi päätä, tarvitaanko 2D- vai 3D-tarkastusta. 2D AOI sopii peruspintojen tarkistuksiin, kun taas 3D AOI on parempi korkeuden, muodon tai profiilin yksityiskohtien mittaamiseen.
Tuotantonopeus ja tuotteen monimutkaisuus
AOI-järjestelmän tulisi myös vastata tuotantolinjan nopeutta ja tuotteen monimutkaisuutta. Nopeammat linjat vaativat tehokasta tarkastusta, kun taas monimutkaisemmat tuotteet saattavat vaatia yksityiskohtaisempaa kuvananalyysiä.
Ohjelmisto- ja integraatiotarpeet
Ohjelmistot ja integraatio ovat myös tärkeitä. AOI-järjestelmän tulisi tukea selkeitä tarkastussääntöjä, hyödyllistä raportointia ja sujuvaa yhteyttä muihin tuotanto- ja laadunvalvontajärjestelmiin.
Yhteenveto
Automaattinen optinen tarkastus parantaa valmistuksen laatua tekemällä visuaalisesta tarkastuksesta nopeampaa, johdonmukaisempaa ja helpommin hallittavaa. Se pystyy havaitsemaan monia näkyviä vikoja, tukemaan prosessien seurantaa ja parantamaan tuotannon hallintaa. AOI:lla on myös rajoituksia, koska se ei voi suoraan tarkastaa piilotettuja tai sisäisiä vikoja. Tarkat tulokset riippuvat oikeasta asennuksesta, vakaista kuvaolosuhteista, säännöllisestä tarkistuksesta ja oikeasta sijoittelusta tuotantolinjalle.
